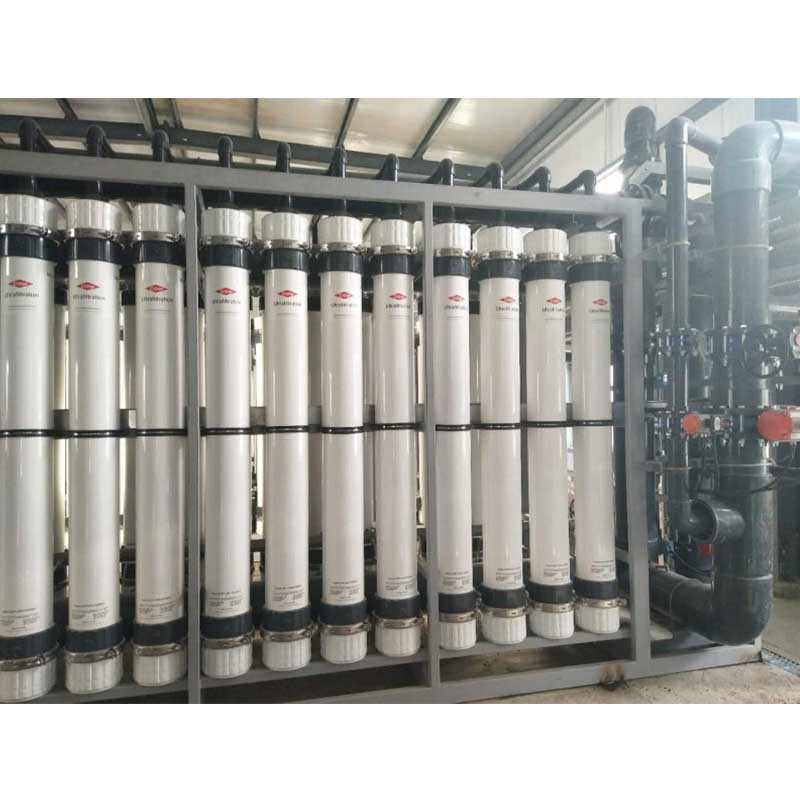

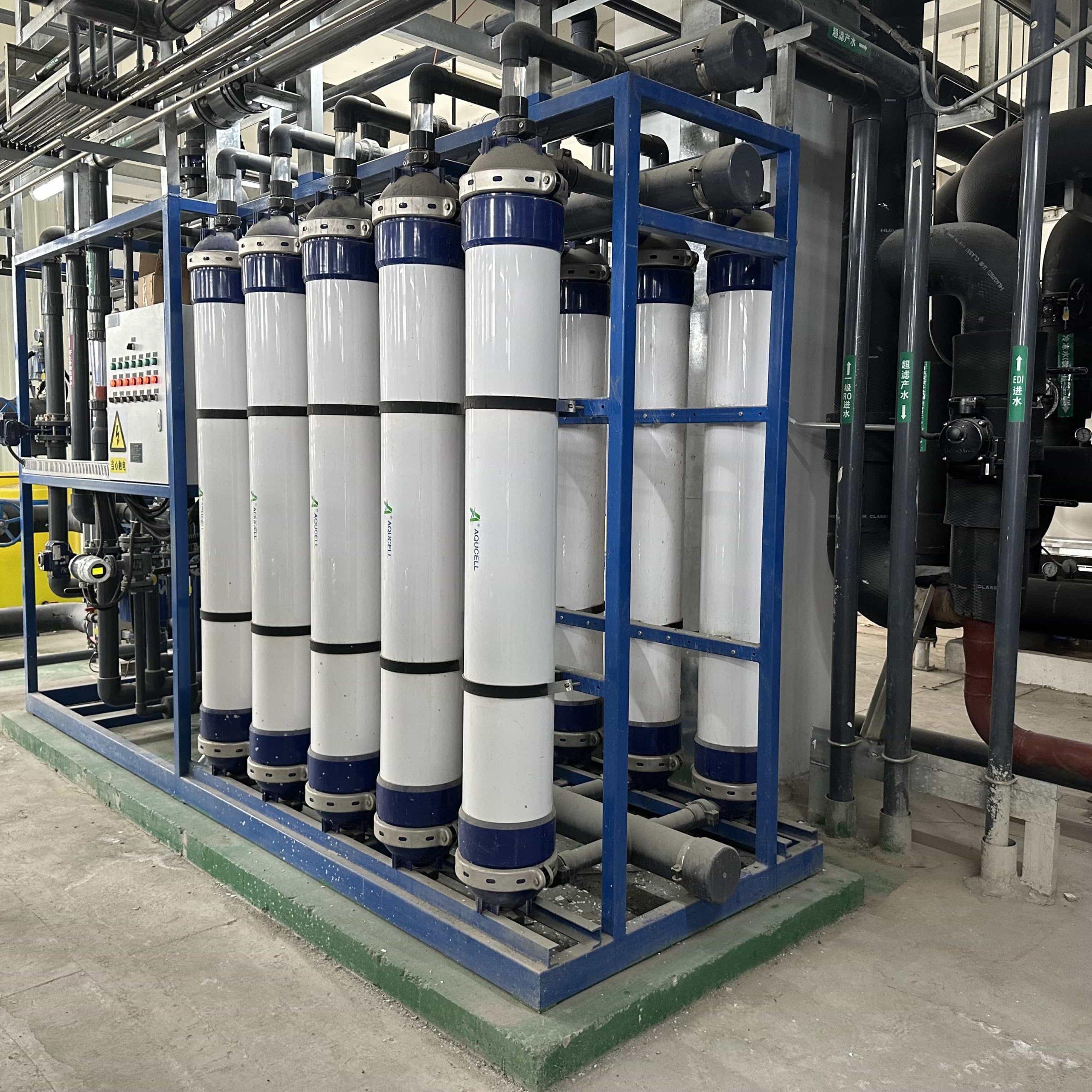

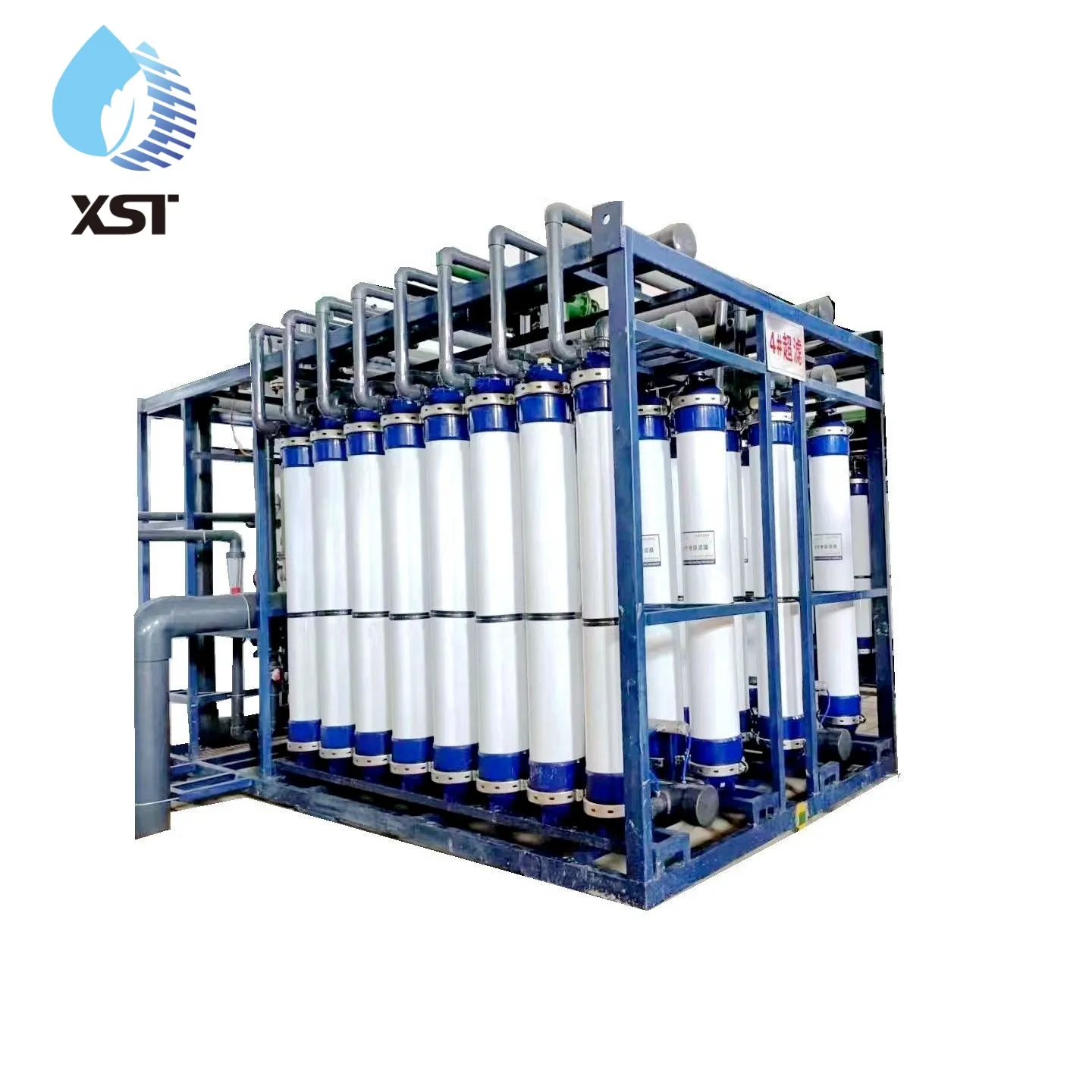

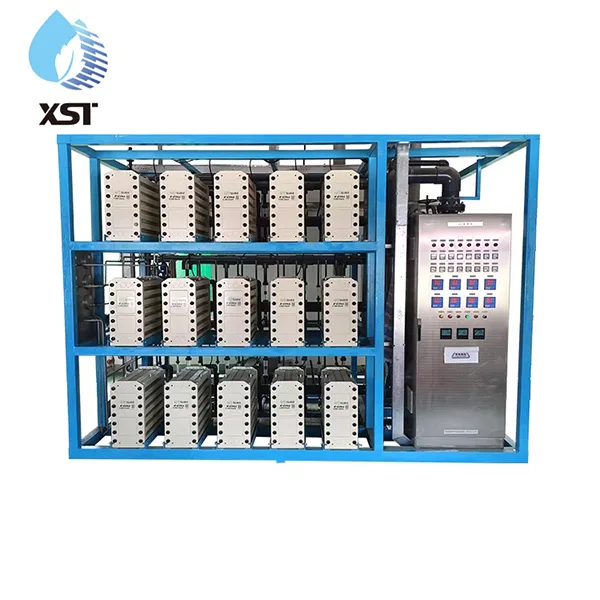

Ультрафильтрация в точке потребления (POU) служит финальным прецизионным мембранным барьером в системе получения сверхчистой воды, располагаясь непосредственно между накопительной емкостью и точкой разбора. Устанавливаемая после узлов ионного обмена со смешанным слоем смолы, электродеионизации (EDI) или мембранной дегазации, она обеспечивает чистоту воды для таких критически важных процессов, как очистка полупроводниковых пластин и приготовление фармацевтических препаратов, играя ключевую роль в поддержании физической чистоты конечного продукта. I. Основные функции ультрафильтрации сверхчистой воды в точке потребления (POU) 1. Барьер для частиц и контроль коллоидов В процессе эксплуатации компоненты системы, отвечающие за обессоливание на финальных этапах (например, фильтры со смешанным слоем смолы для финишной очистки), могут выделять мельчайшие фрагменты смолы, а трубопроводы и клапаны — генерировать металлические или полимерные частицы микронного и субмикронного размера. Благодаря однородной губчатой ​​структуре пор мембраны для ультрафильтрации (POU) обеспечивают «абсолютное задержание» частиц размером ≥0,03 мкм. Это гарантирует, что содержание частиц размером более 0,05 мкм в очищенной воде будет стабильно поддерживаться на уровне менее 1 частицы/мл. Кроме того, хотя коллоидные вещества (например, коллоидный диоксид кремния или соединения железа) не влияют на электропроводность, они могут вызывать дефекты в виде помутнения на поверхности полупроводниковых пластин. Механизм ситового разделения, свойственный ультрафильтрации, эффективно задерживает эти коллоиды, тем самым снижая микрошероховатость поверхности кремниевых пластин. 2. Тщательное удаление микроорганизмов и бактериальных эндотоксинов Олиготрофные бактерии способны выживать даже в среде с крайне низким содержанием питательных веществ, характерной для сверхчистой воды; размер их клеток обычно превышает 0,2 мкм, что значительно больше размера пор ультрафильтрационной мембраны. Что еще важнее, ультрафильтрация (POU) удаляет эндотоксины (агрегаты липополисахаридов), высвобождающиеся в процессе метаболизма бактерий или при их гибели. Мембраны для ультрафильтрации (POU), широко применяемые в фармацевтической промышленности, характеризуются пределом отсечения по молекулярной массе (MWCO) в диапазоне от 6 000 до 10 000 дальтон. Благодаря механизму размерной фильтрации они полностью задерживают агрегаты эндотоксинов с молекулярной массой более 10 кДа, обеспечивая получение воды с содержанием эндотоксинов менее 0,03 ЕЭ/мл и показателем логарифмического снижения содержания бактерий (LRV) более 7. В полупроводниковой промышленности остатки погибших бактерий также могут служить источником частиц; ультрафильтрация эффективно улавливает эти микроорганизмы. 3. Снижение уровня общего органического углерода (TOC) и повышение стабильности качества воды Хотя основная часть общего органического углерода (TOC) разлагается до CO₂ в процессе УФ-окисления и затем удаляется с помощью дегазационных мембран, следовые количества высокомолекулярных органических соединений могут попадать в систему из таких источников, как вымывание веществ из трубопроводов и продукты жизнедеятельности микроорганизмов. Ультрафильтрация в точке потребления эффективно задерживает эти высокомолекулярные органические соединения (с массой более 10 кДа), обеспечивая дополнительное снижение уровня TOC на 10–20% и предотвращая негативное воздействие внезапных скачков органического загрязнения на поверхности кремниевых пластин или технологические химикаты. Кроме того, она устраняет кратковременные выбросы частиц, возникающие при пуске и остановке насосов или срабатывании клапанов, гарантируя стабильную сверхвысокую чистоту воды даже при динамических изменениях в режиме работы системы. 4. Надежный физический барьер для защиты точки технологического процесса В таких областях применения, как литография в глубоком ультрафиолете (DUV) при производстве полупроводников, очистка пластин и получение воды для инъекций (WFI), любая инородная наночастица может стать причиной критических дефектов. Установка систем ультрафильтрации в конце циркуляционного контура или на ответвлениях, ведущих к точкам потребления, создает физический барьер непосредственно у места использования («нулевое расстояние»). Это исключает риск вторичного загрязнения на коротком участке трубопровода между выходом фильтра и точкой технологического процесса. В фармацевтических системах распределения воды для инъекций (WFI), работающих при температуре окружающей среды, ультрафильтрация в точке потребления служит последним рубежом защиты, гарантирующим отсутствие пирогенов в подаваемой воде. II. Ключевые параметры проектирования систем ультрафильтрации в точке потребления (POU) Проектирование систем ультрафильтрации POU требует поиска баланса между эффективностью задержания, потоком пермеата, сроком службы и санитарными требованиями; выбор параметров напрямую определяет качество получаемой сверхчистой воды. 1. Выбор материала и конфигурации мембраны В качестве материалов предпочтение отдается гидрофильному полиэфирсульфону (PES) или гидрофильно-модифицированному поливинилиденфториду (PVDF). PES отличается превосходной стойкостью к окислению, низким уровнем вымываемых веществ и широким диапазоном допустимых значений pH (1–14), а также крайне низкой адсорбцией белков, что делает его предпочтительным материалом для фармацевтической промышленности и производства полупроводников. PVDF обладает хорошей химической стойкостью и особенно подходит для процессов, включающих дезинфекцию озоном, однако при эксплуатации в условиях воздействия сильных щелочей и высоких температур необходимо учитывать процессы старения материала. Материалы должны пройти испытания на биологическую безопасность по стандартам ANSI/NSF или USP, а вклад вымываемых веществ в общий органический углерод (TOC) должен составлять менее 10 мкг/л (ppb). Практически исключительно используются конфигурации с полыми волокнами, поддерживающие схемы потока «изнутри-наружу» (inside-out) или «снаружи-внутрь» (outside-in). Для систем ультрафильтрации POU рекомендуются мембраны из полых волокон с потоком «изнутри-наружу»: вода проходит из просвета волокна наружу, обеспечивая плавный поток без застойных зон, что минимизирует накопление частиц. Типичный внутренний диаметр волокон варьируется от 0,8 до 1,2 мм при толщине стенки примерно 0,15–0,25 мм; такие размеры обеспечивают достаточную механическую прочность и позволяют достичь высокой плотности упаковки мембранного модуля — от 500 до 900 м²/м³. 2. Отраслевые требования к эффективности задержания Промышленность полупроводников и электроники: основная задача — удаление субмикронных частиц. Обычно используются ультрафильтрационные мембраны с номинальным размером пор 0,03–0,05 мкм (что соответствует пределу отсечения по молекулярной массе, или MWCO, около 500 000 Да); при этом особое внимание уделяется контролю количества частиц. Фармацевтическая и биотехнологическая промышленность: поскольку главной задачей является удаление пирогенов, необходимо выбирать мембраны с пределом отсечения по молекулярной массе (MWCO) 10 000 Да (10 кДа) или 6 000 Да и подтверждать их эффективность посредством испытаний на задержание эндотоксинов. Уровень содержания эндотоксинов в получаемой воде должен быть ниже 0,25 ЕЭ/мл (в соответствии со стандартом для воды для инъекций), при этом целевым показателем является стабильное поддержание уровня ниже 0,03 ЕЭ/мл. В некоторых технологических процессах производства полупроводников, предъявляющих особо жесткие требования (например, иммерсионная литография), также используются мембраны с порогом отсечения 10 кДа для одновременного удаления частиц и крупных органических молекул. 3. Режимы работы и выход продукта Тупиковая фильтрация (dead-end filtration): основной режим при производстве сверхчистой воды для электронной промышленности. Система отличается простотой конструкции и предусматривает периодическую автоматическую обратную промывку водой, прошедшей очистку в самой системе. Расчетный удельный поток обычно составляет 60–120 л/(м²·ч), а выход продукта достигает 95–98%. Циклы обратной промывки обычно запускаются каждые 30–60 минут и часто сочетаются с продувкой воздухом для более эффективного удаления накопившихся загрязнений. Тангенциальная фильтрация (cross-flow filtration): применяется при производстве фармацевтической воды для инъекций и в других процессах, требующих особо строгого контроля содержания пирогенов. На стороне концентрата поддерживается скорость тангенциального потока 0,5–1,5 м/с для эффективного снижения концентрационной поляризации; это позволяет обеспечить более высокий удельный поток (80–150 л/(м²·ч)) при расчетном выходе продукта на уровне 85–95%. Концентрат непрерывно отводится для удаления скопившихся пирогенов. Поток концентрата обычно либо возвращается в накопительную емкость, расположенную выше по технологической схеме, либо сбрасывается непосредственно в канализацию. 4. Трансмембранное давление (TMP) и допустимые пределы давления В нормальном режиме работы трансмембранное давление (TMP) должно поддерживаться в диапазоне 0,3–1,0 бар. Слишком низкое TMP не позволяет обеспечить расчетный удельный поток, тогда как чрезмерно высокое давление может привести к уплотнению пор или повреждению волокон мембраны. Ни при каких обстоятельствах TMP не должно превышать максимально допустимое для мембранного модуля значение — 2,0 бар. Важным фактором является ограничение противодавления со стороны пермеата: половолоконные мембраны обладают ограниченной устойчивостью к противодавлению, и давление со стороны пермеата, как правило, не должно превышать давление со стороны исходной воды. В связи с этим конструкция системы должна предусматривать установку обратных клапанов и устройств сброса избыточного давления на трубопроводе пермеата для предотвращения разрыва волокон мембраны вследствие ошибок персонала при обратной промывке или колебаний параметров системы. 5. Проектирование системы проверки целостности Каждый мембранный модуль должен быть оснащен портом для проведения автоматизированной проверки целостности. В ходе предпусконаладочных работ и периодических проверок мембранные волокна смачивают и подают в них чистый сжатый воздух до достижения давления 1,0–1,5 бар. После стабилизации давления подачу воздуха прекращают и отслеживают падение давления в течение заданного времени (например, 5 минут); критерием приемлемости является снижение давления менее чем на 0,05 бар. Данный тест позволяет выявить повреждение даже одного мембранного волокна и является важным этапом обеспечения безусловной эффективности финишного барьера. 6. Конфигурация системы и требования к гигиеничности материалов На входе в установку финишной ультрафильтрации, как правило, требуется установка предохранительного фильтра с рейтингом фильтрации 0,1 мкм. Корпуса мембранных модулей и трубопроводы должны быть изготовлены из материалов с низким уровнем вымываемых примесей (например, ПВДФ, полипропилен высокой чистоты или ПФА); использование ПВХ или пластиков, содержащих пластификаторы, запрещено. Все контактирующие с рабочей средой элементы контрольно-измерительных приборов должны иметь полированную поверхность с шероховатостью Ra ≤ 0,8 мкм. Системы управления должны обеспечивать мониторинг в режиме реального времени таких параметров, как давление исходной жидкости и пермеата, расход пермеата, температура, а также количество частиц и уровень эндотоксинов в пермеате, гарантируя, что при возникновении любой аномалии немедленно сработает аварийная сигнализация и система будет изолирована.

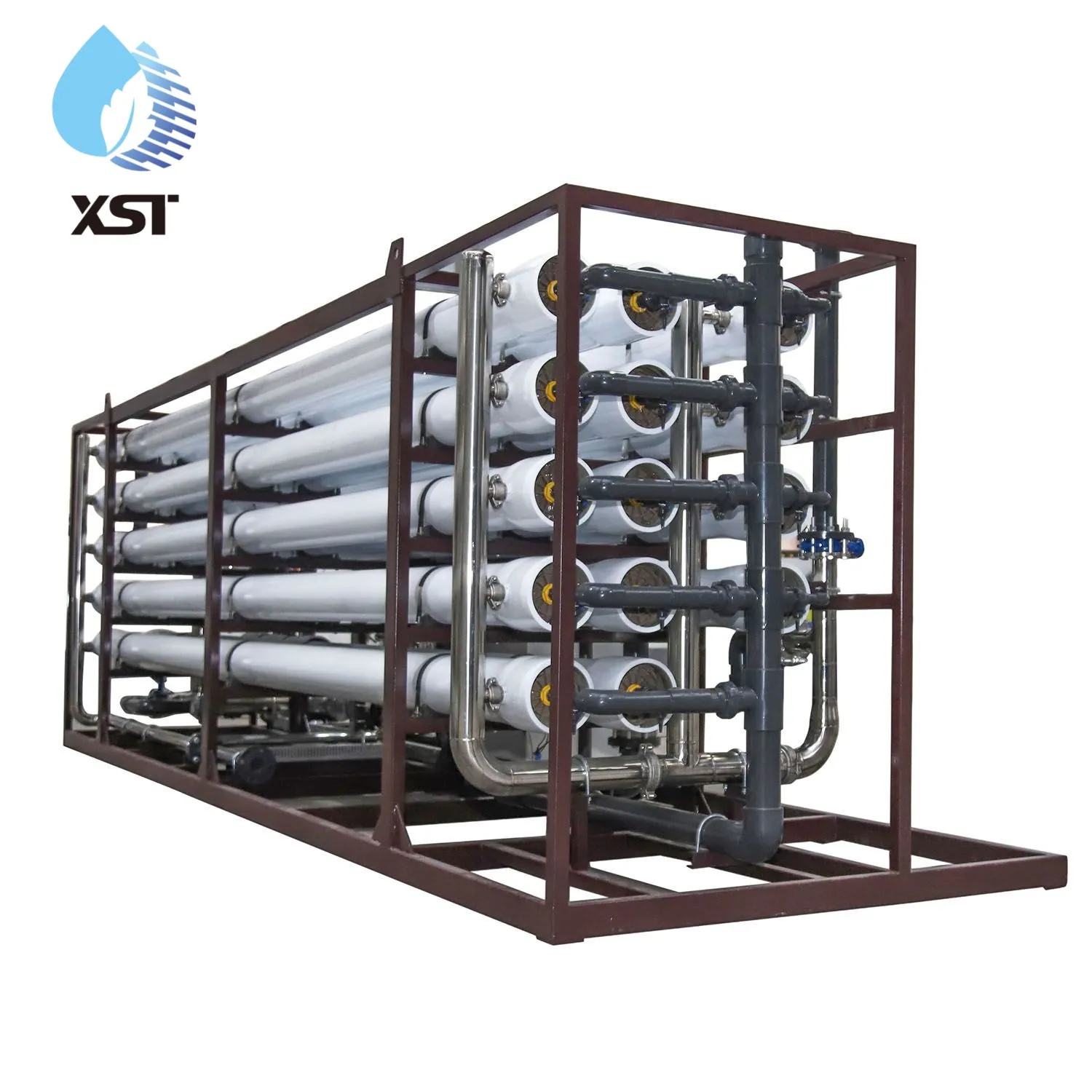

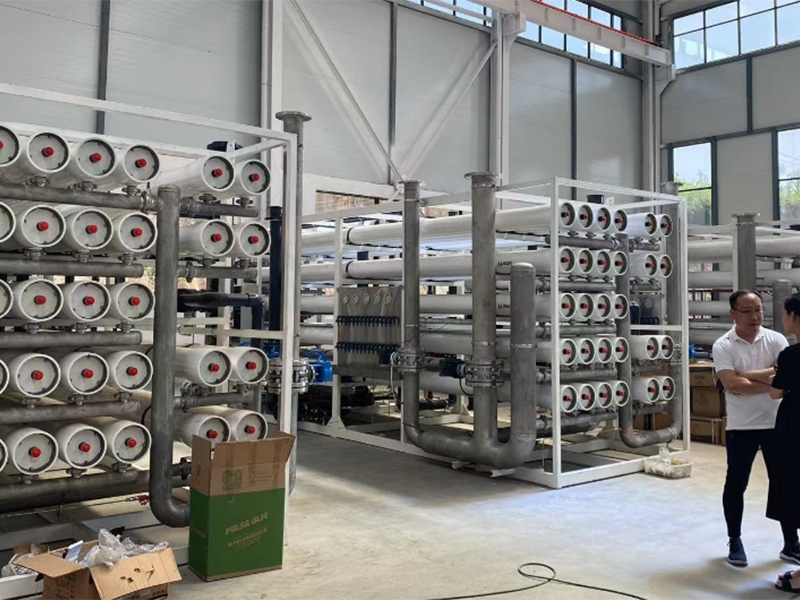

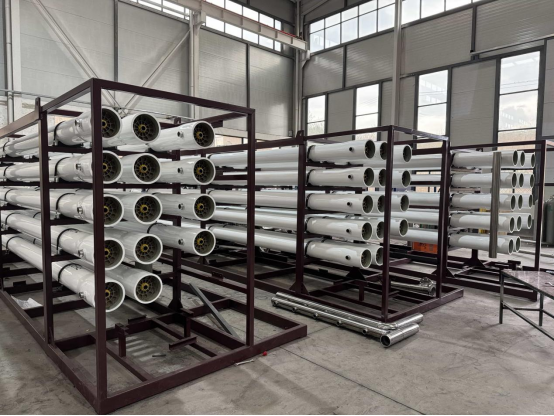

Технология обратного осмоса (RO) обеспечивает высокую степень удаления ионных загрязнителей из воды, однако ее эффективность в отношении удаления аммонийного азота относительно ограничена, что в основном обусловлено следующими факторами: 1. Особые формы существования аммонийного азота в воде Аммонийный азот в воде не существует в одной единственной форме, а находится в динамическом равновесии между «аммониевым ионом (NH₄⁺)» и «свободным аммиаком (NH₃)» в зависимости от значения pH. В типичных водоемах с нейтральной или слабокислой средой аммонийный азот в основном присутствует в виде положительно заряженных ионов аммония; при повышении pH (особенно при значениях >8) доля свободного аммиака значительно увеличивается. Различия в физико-химических свойствах этих двух форм напрямую влияют на эффективность удержания RO-мембран. 2. Ограничения механизма удержания обратноосмотической мембраны Мембраны обратного осмоса (RO) в основном отделяют вещества с помощью механизмов ситования по размеру пор и диффузии растворенных веществ: В реальных условиях эксплуатации заряд на поверхности мембраны может ослабевать из-за загрязнения или изменения pH; радиус гидратации ионов аммония относительно невелик (около 0,36 нм) и близок к пороговому значению размера пор мембраны, что способствует проникновению ионов. Свободный аммиак является электронейтральным, имеет чрезвычайно малый размер молекулы (около 0,26 нм) и обладает определенной жирорастворимостью, благодаря чему он легко растворяется и проникает через мембранные материалы, что приводит к значительному снижению коэффициента его удаления. Эксперименты показывают, что при pH > 9 общий коэффициент удаления аммиачного азота может снизиться до уровня ниже 50 %. 3. Ключевые факторы, влияющие на условия эксплуатации Значение pH поступающей воды напрямую определяет распределение форм азота в виде аммиака. Например, при pH ≈ 6 степень удаления азота в виде аммиака может достигать 80–90 %, тогда как в щелочных промышленных сточных водах этот показатель может резко снизиться. Органическое загрязнение или образование накипи могут изменить заряд поверхности мембраны и гидродинамические условия, что может привести к образованию преимущественных каналов для прохождения аммонийного азота. На диффузионный перенос свободного аммиака значительно влияет температура: повышение температуры усиливает его проникновение, тогда как изменение рабочего давления оказывает ограниченное влияние на механизм диффузии. 4. Конкуренция с другими загрязнителями Высокая концентрация в воде таких катионов, как натрий и кальций, может вступать в конкуренцию с ионами аммония за места электростатического отталкивания на поверхности мембраны, что косвенно снижает степень удержания ионов аммония. Кроме того, аммиачный азот может образовывать нейтральные комплексы с некоторыми органическими веществами, что еще больше увеличивает риск проникновения. В реальных проектах по очистке воды обычно используются комбинированные технологии, чтобы компенсировать недостатки обратного осмоса, например: Предварительная регулировка pH (подкисление для преобразования аммонячного азота в ионы аммония); добавление этапа биологической нитрификации или дегазации в процесс предварительной очистки; последующая ионообменная очистка или хлорирование с переходной точкой.

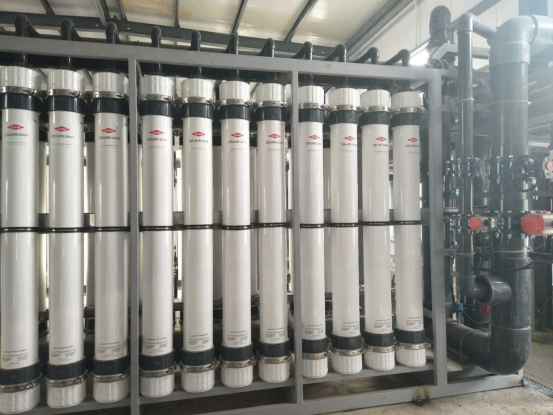

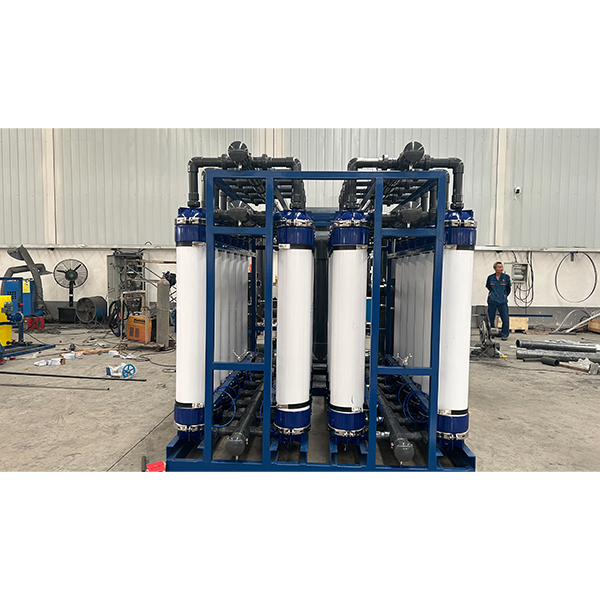

Терминальная ультрафильтрация в системе получения сверхчистой воды представляет собой последний этап очистки с использованием прецизионного мембранного барьера, установленного в самом конце линии подготовки сверхчистой воды, между резервуаром-накопителем и точкой использования. Располагаясь после смешанной колонны, электродеионизации (EDI) или мембранного дегазирования, она непосредственно обслуживает основные технологические процессы, такие как очистка пластин и приготовление химических растворов, выполняя важнейшую задачу по обеспечению физической чистоты конечной воды.   I. Основные функции терминальной ультрафильтрации при получении сверхчистой воды   1. Барьер для частиц и контроль коллоидов   В процессе эксплуатации компоненты системы опреснения, расположенные в конце линии подготовки сверхчистой воды (например, смешанные фильтрующие колонки), могут выделять мелкие фрагменты смолы, а в трубопроводах и арматуре также могут образовываться металлические или полимерные частицы размером в микроны или менее.   Мембраны терминальной ультрафильтрации обладают однородной пористой структурой, напоминающей губку, и позволяют удалять из воды частицы размером ≥0,03 мкм посредством «абсолютного удержания», обеспечивая стабильное поддержание количества частиц размером более 0,05 мкм в готовой воде на уровне ниже 1 частицы/мл.   Кроме того, хотя коллоидный кремний и коллоидное железо в воде не влияют на электропроводность, они могут вызывать появление мутных дефектов на поверхности пластины. Заключительная ультрафильтрация эффективно улавливает эти частицы, снижая микронеровности поверхности кремниевой пластины.   2. Тщательное удаление микроорганизмов и бактериальных эндотоксинов   Даже в среде с низким содержанием питательных веществ, какой является ультрачистая вода, могут сохраняться олиготрофные бактерии. Размер клеток этих бактерий часто превышает 0,2 мкм, что значительно больше размера пор ультрафильтрационной мембраны. Что еще более важно, конечная ультрафильтрация позволяет удалять эндотоксины (агрегаты липополисахаридов), выделяющиеся в результате жизнедеятельности или гибели бактерий.   Мембраны для терминальной ультрафильтрации, широко используемые в фармацевтической промышленности, имеют пороговое значение молекулярной массы (MWCO) в диапазоне 6000–10 000 дальтонов. Благодаря размерному отбору они полностью удаляют агрегаты эндотоксинов с молекулярной массой более 10 кДа, что приводит к содержанию эндотоксинов в конечной воде ниже 0,03 ЕЕ/мл и логарифмическому коэффициенту удаления (LRV) > 7. В полупроводниковой промышленности остатки погибших бактерий также являются источником твердых частиц; ультрафильтрация может задерживать и эти жизнеспособные бактерии.   3. Снижение общего органического углерода (TOC) и повышение стабильности качества воды   Хотя большая часть общего органического углерода (TOC) разлагается до CO₂ под воздействием ультрафиолетового излучения, а затем удаляется с помощью дегазационных мембран, в систему все же могут попадать следовые количества высокомолекулярного органического вещества в результате вымывания из трубопроводов и микробного метаболизма.   Терминальная ультрафильтрация позволяет эффективно задерживать органические вещества с высокой молекулярной массой (свыше 10 кДа), обеспечивая буферную способность в отношении общего органического углерода (TOC) на уровне примерно 10–20 %, что предотвращает попадание мгновенных органических загрязнений на поверхность пластин или в химические растворы.   При этом система предотвращает мгновенный выброс частиц, возникающий при запуске и остановке насоса или при работе клапанов, что обеспечивает чрезвычайно стабильное качество воды даже при динамических изменениях.   4. Идеальный физический барьер для защиты технологических точек   В таких областях, как литография в глубоком ультрафиолетовом диапазоне при производстве полупроводников, очистка пластин и приготовление воды для инъекций, наличие любых посторонних частиц наноразмера может привести к фатальным дефектам.   Система терминальной ультрафильтрации (TUL) устанавливается в самом конце циркуляционного контура или на отводе в точке использования, образуя физический барьер «нулевого расстояния», который предотвращает вторичное загрязнение в крайне коротком участке трубопровода от выхода продукта ультрафильтрации до точки использования.   В фармацевтических системах для приготовления растворов для инъекций при комнатной температуре TUL используется в качестве окончательной гарантии отсутствия пирогенов в конечной продукции.   II. Основные проектные параметры конечной ультрафильтрации   При проектировании системы TUL необходимо обеспечить баланс между эффективностью удержания загрязнений, пропускной способностью системы, сроком службы и гигиеническими требованиями. Выбор параметров напрямую определяет качество подаваемой сверхчистой воды.   1. Выбор материала и конструкции мембраны   Наиболее распространенными вариантами являются гидрофильный полиэфирсульфон (PES) или гидрофильный модифицированный поливинилиденфторид (PVDF).   PES обладает превосходной стойкостью к окислению, низкой растворимостью, широким диапазоном допустимых значений pH (1–14) и чрезвычайно низкой адсорбцией белков, что делает его предпочтительным материалом как для фармацевтической, так и для полупроводниковой промышленности.   PVDF обладает хорошей химической стойкостью и особенно подходит для дезинфекции с помощью озона, однако в условиях воздействия сильных щелочей и высоких температур необходимо контролировать процесс старения материала.   Материал должен пройти испытания на биобезопасность по стандартам ANSI/NSF или USP, а увеличение общего содержания углерода (TOC) в растворенных веществах должно составлять менее 10 ppb.   Практически все они представляют собой мембраны из полых волокон, пригодные как для систем с внутренним, так и с внешним давлением. Мембраны из полых волокон, работающие под внутренним давлением, рекомендуются для ультрафильтрации на конечной стадии очистки, где вода проникает из просвета волокна наружу, создавая ровный путь потока без мертвых зон и сводя к минимуму накопление частиц.   Внутренний диаметр волокна обычно составляет 0,8–1,2 мм, а толщина стенки — примерно 0,15–0,25 мм, что обеспечивает достаточную механическую прочность и позволяет достичь плотности упаковки мембранного модуля на уровне 500–900 м²/м³.   2. Особенности показателей удержания персонала в различных отраслях   Производство полупроводников и электроники: Основное внимание уделяется удалению субмикронных частиц, для чего обычно используются ультрафильтрационные мембраны с номинальным размером пор 0,03–0,05 мкм (что примерно соответствует MWCO 500 000 Да), при этом особое внимание уделяется контролю количества частиц.   Фармацевтика/биотехнология: Поскольку основной задачей является удаление пирогенов, необходимо выбирать мембраны с MWCO 10 000 Да (10 кДа) или 6 000 Да и проводить валидацию с использованием эндотоксинового теста. Уровень эндотоксинов в готовой воде должен быть ниже 0,25 ЕЕ/мл (стандарт для воды для инъекций), а в идеале — стабильно ниже 0,03 ЕЕ/мл.   В некоторых полупроводниковых технологиях с чрезвычайно строгими требованиями (таких как иммерсионная литография) также используются мембраны с молекулярной массой 10 кДа, которые одновременно обеспечивают удаление частиц и крупных органических молекул.   3. Режимы работы и скорость восстановления   Фильтрация с тупиковым потоком: наиболее распространенный способ получения сверхчистой воды электронного качества. Система имеет простую конструкцию и периодически выполняет автоматическую обратную промывку, используя в качестве промывочной воды собственную продукцию. Расчетный расход обычно составляет 60–120 л/ч, а коэффициент извлечения — 95–98 %. Цикл обратной промывки обычно настраивается на один раз в 30–60 минут и сочетается с промывкой воздухом для усиления эффекта отмывки.   Поперечная фильтрация: применяется при очистке воды для фармацевтических инъекций, а также в некоторых случаях, когда предъявляются чрезвычайно высокие требования к контролю пирогенов. Поддержание тангенциальной скорости потока на стороне концентрата на уровне 0,5–1,5 м/с позволяет эффективно снизить поляризацию концентрации, увеличивая пропускную способность до 80–150 л/ч. Расчетный коэффициент извлечения обычно составляет 85–95 %. Непрерывный слив концентрата удаляет концентрированные пирогены. Концентрат обычно возвращается в резервуар для хранения, расположенный выше по потоку, или сразу утилизируется.   4. Разница трансмембранных давлений (TMP) и расчет сопротивления давлению   При нормальной работе системы пермеата перепад давления на мембране (TMP) должен поддерживаться в пределах от 0,3 до 1,0 бар. Слишком низкий перепад давления не позволит обеспечить расчетный расход, а слишком высокий перепад давления может привести к уплотнению пор мембраны или повреждению мембранных волокон. Перепад давления на мембране ни в коем случае не должен превышать допустимый верхний предел для мембранного модуля, равный 2,0 бар.   Особое значение имеет ограничение противодавления на стороне пермеата. Полые волокнистые мембраны обладают низкой устойчивостью к противодавлению, поэтому давление на стороне пермеата не должно превышать давление на стороне подачи. Конструкция должна предусматривать установку обратных клапанов и устройств сброса противодавления на линии пермеата для предотвращения разрыва мембранных волокон, вызванного неправильной эксплуатацией системы обратной промывки или колебаниями давления в системе.   5. Разработка плана испытаний на герметичность   Каждый мембранный модуль должен быть оснащён интерфейсом для автоматической проверки герметичности со стороны пермеата. Перед вводом системы в эксплуатацию и во время периодических испытаний, после погружения мембранных волокон, необходимо создать давление с помощью чистого сжатого воздуха на уровне 1,0–1,5 бар. После стабилизации давления следует перекрыть подачу воздуха и отслеживать падение давления в течение заданного времени (например, 5 минут). Стандартное значение составляет <0,05 бар. Этот тест позволяет обнаружить разрыв любого мембранного волокна и является важным этапом для обеспечения абсолютной эффективности конечного барьера.   6. Требования к конфигурации системы и гигиене материалов   На входе в узел конечной ультрафильтрации, как правило, требуется установить защитный фильтр с размером пор 0,1 мкм. Корпуса мембран и трубопроводы должны быть изготовлены из материалов с низким уровнем выщелачивания, таких как ПВДФ, полипропилен высокой чистоты или ПФА; использование ПВХ или пластмасс, содержащих пластификаторы, запрещено.   Все части прибора, контактирующие с рабочей средой, должны быть отполированы до шероховатости Ra ≤ 0,8 мкм. Системы управления должны в режиме реального времени контролировать давление на входе и в пермеате, расход пермеата, температуру, количество частиц в пермеате и уровень эндотоксинов, чтобы при обнаружении любых отклонений от нормы немедленно срабатывала сигнализация и включалась система изоляции.
